В мае 2025 года бригада «Газпром трансгаз Екатеринбург» приехала на газопровод-отвод к Невьянску и заменила ровно шесть труб. Не участок, не километр — шесть штук диаметром 273 мм, включая два гнутых отвода.
Откуда они знали, какие именно?
Транспортировка газа идёт по трубе, закопанной в грунт на тысячи километров. Осмотреть её снаружи нельзя. Газ в газопроводе при этом, как правило, ничем не пахнет — одоризацию, то есть добавление вещества с резким запахом, проводят перед самой подачей потребителям. Давление в трубе доходит до 10 МПа. Ни увидеть, ни унюхать, ни вскрыть.
Как осуществляется транспортировка газа — и почему труба стареет
Когда говорят о прокачке нефти и газа, чаще всего имеют в виду магистральный трубопровод. Что такое транспорт газа в этой схеме:
- линейная часть магистрали ведёт топливо от промысла;
- компрессорные станции поднимают упавшее из-за трения давление газа;
- газораспределительные станции на выходе снижают давление до нужного уровня.
К городам и заводам от магистрали отходят газопроводы-отводы — трубы поменьше. Их стоит запомнить: дальше всё интересное случится именно здесь.
Сама труба стареет уже с того дня, когда её закопали в землю. Дефекты могут появиться на любом этапе:
- на производстве — расслоение металла, аномалии продольных швов;
- на стройке — вмятины, гофры, задиры, ободранная изоляция;
- во время эксплуатации — коррозия.
Плохая изоляция вместе с высоким давлением, грунтовыми водами и кислотностью почв даёт худшее из возможного: коррозионное растрескивание под напряжением (КРН). Мелкая сетка трещин на поверхности трубы, которая со временем сливается в одну магистральную — и труба разрушается.
Насколько это серьёзно? Ещё к 2001 году на КРН приходилось около 42% аварий на магистральных газопроводах, а на трубах диаметром 1220 и 1420 мм — больше половины случаев. К этому времени отрасль уже искала способ находить такие трещины изнутри.
Что внутри газовой трубы
Как называется газ в газопроводе. По ГОСТ с газовых месторождений в магистральные газопроводы поставляют сухой газ, с газоконденсатных — сухой отбензиненный газ, или СОГ, и с нефтяных — попутный. В основе любого из них метан.
В чём измеряется давление газа в газопроводе. В мегапаскалях. По рабочему давлению магистральные трубопроводы делят на два класса: I — свыше 2,5 до 10,0 МПа, II — свыше 1,2 до 2,5 МПа. В разговоре инженеры пользуются и атмосферами: 10 МПа — это примерно 100 атм.
Как газ в газопроводе несёт диагностическое оборудование
Инженеры запускают в трубу не один прибор, а колонну устройств, и каждое следующее работает только потому, как прошло предыдущее. Транспортировка газа при этом не останавливается. Именно поток и тащит всю процессию вперёд со скоростью 1–10 м/с.

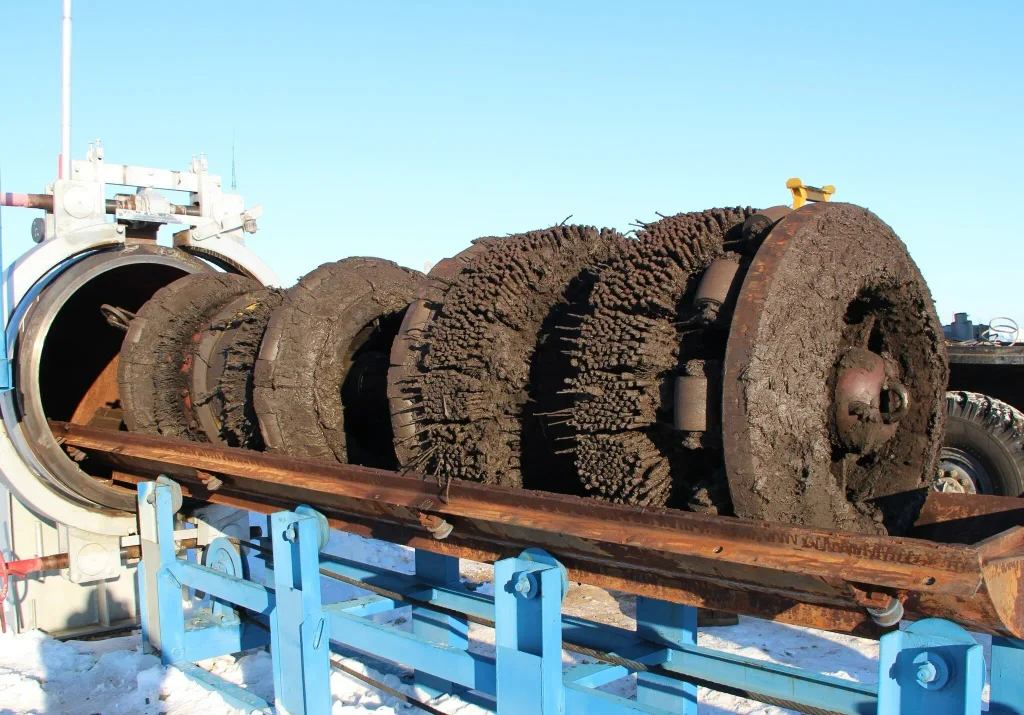

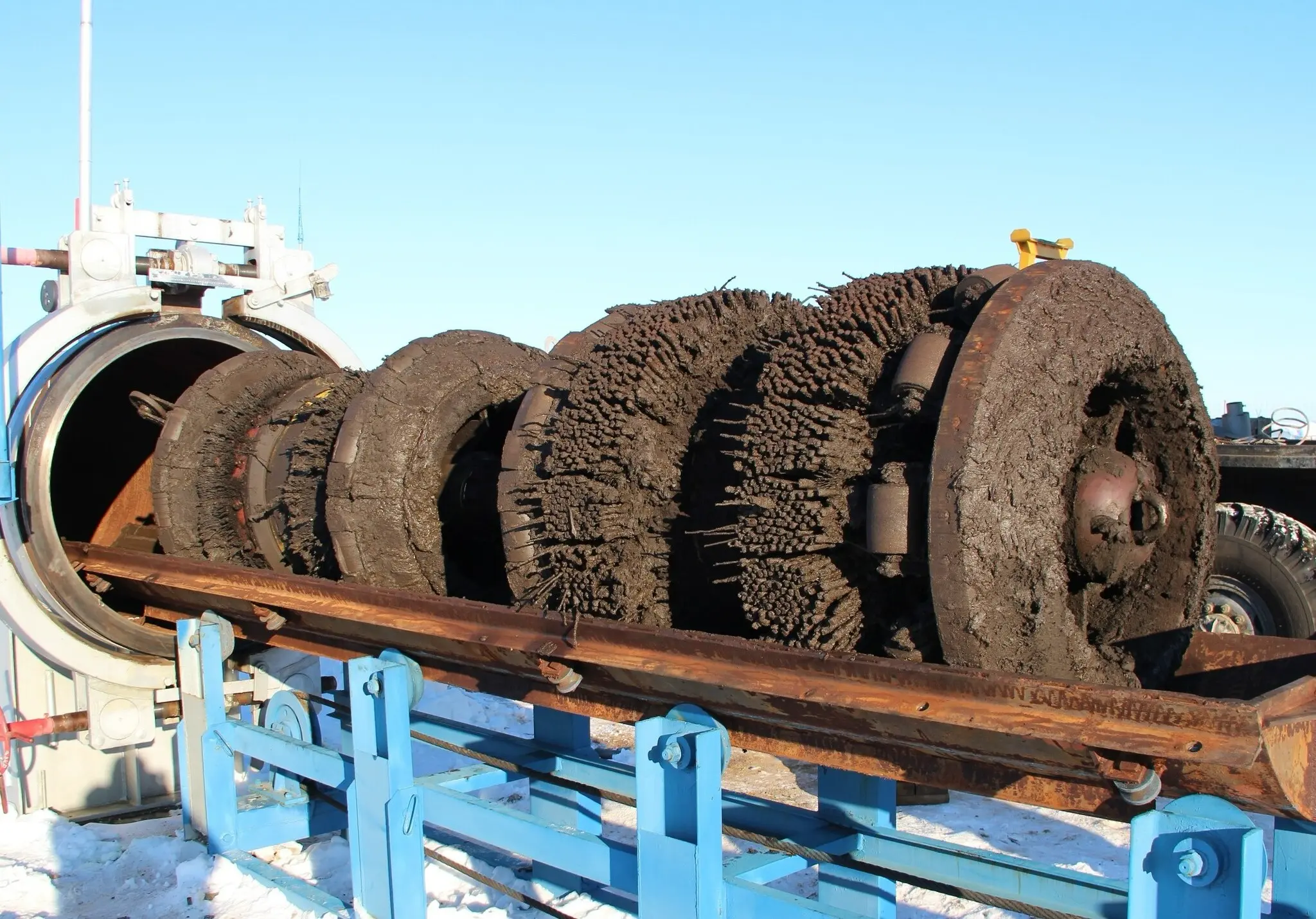

Первым идёт очистной скребок — он очищает внутреннюю полость и стенки от отложений, загрязнений и посторонних предметов. При строительстве внутрь газопровода попадают грунт, вода и случайные предметы, к ним добавляется рыхлый слой ржавчины, частицы породы, отслоившаяся окалина, конденсат и метанол.
За скребком идёт магнитный очистной поршень. Он намагничивает магистраль и собирает оставшиеся в трубе металлические предметы.
Третьим следует профилемер. Он измеряет профиль внутренней поверхности и делает тестовую оценку проходимости газопровода.

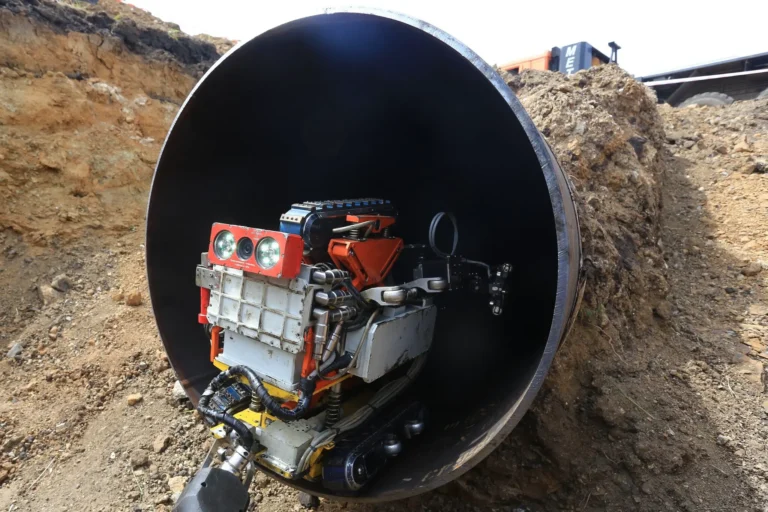

На компрессорных станциях, где трубы идут с поворотами, подъёмами и ответвлениями, снаряд в потоке не пройдёт, и там запускают самоходный сканер. Один такой завели через камеру приёма поршня, и он упёрся в защитную решётку в первом же тройнике. Два запасных входа тоже не подошли: в одном стояла решётка, во втором нашлось загрязнение, сузившее сечение трубы. Вместо диагностики бригада получила экскавацию грунта, простой и сорванные сроки пуска объекта — потому что никто не знал, что внутри. Исполнительная документация была не в порядке.
Вернёмся на магистраль. Следом за профилемером идут два дефектоскопа, намагничивающих трубу в разных направлениях, — то, ради чего всё затевалось: они обнаруживают и регистрируют дефекты. Вместе с ними часто запускают навигатор — он даёт высокоточную привязку к топографическим координатам газопровода.
Труба под землёй — не единственный невидимый объект в газовой отрасли. Есть ещё хранилища, куда газ закачивают на зиму, и увидеть их так же невозможно. Читайте: «Подземное хранение газа: как работает система, которую не видно»
Магнитный метод: почему трещину видно сквозь сталь
Для стальных труб магнитный метод остаётся самым информативным. Он позволяет определить виды дефектов, их размеры и местоположение. Дефектоскоп намагничивает стенку трубы, и там, где в ней есть повреждение, часть магнитного потока рассеивается — именно это рассеяние и фиксируют датчики.
Проще всего представить ручей в узком русле: там, где на дне лежит камень, часть воды выплёскивается через край. Датчики прибора стоят как раз «на берегу» — они ловят всплески.
Дефектоскопов два, потому что один тип приборов всех дефектов не закрывает. Основную массу находок дают коррозионные повреждения и аномалии кольцевых сварных швов, и их надёжно ловят приборы продольного намагничивания, в зарубежной классификации MFL. А вот продольные трещины и зоны КРН приборами MFL обнаружить невозможно в принципе — под них создают приборы поперечного намагничивания, TFI. Задача тяжелее: зоны трещин КРН при намагничивании дают слабые поля, которые датчиковой системе трудно зафиксировать. Высокочувствительный прибор поперечного намагничивания, созданный в НПЦ «ВТД», находит зоны продольных трещин глубиной 15–20% от толщины стенки трубы.
Где метод упирается в стену — и что делают тогда
Диагностике поддаётся не всякая труба. В «Газпром трансгаз Ставрополь» техническую готовность к внутритрубной диагностике (ВТД) имеют около 40% газопроводов, а рабочий диапазон метода — диаметры от 273 до 1420 мм.
Мешает одно из двух:
- крутоизогнутые отводы 1,5 Д и неравнопроходная арматура — снаряд через них не пройдёт;
- отсутствие стационарных камер запуска-приёма — прибор пройти бы смог, но его некуда завести.
Так бывает не только в России. Те же проблемы называет и мировой лидер рынка диагностики ROSEN. По отраслевым оценкам, около 40% трубопроводов мира вообще непригодны для изучения традиционными снарядами.
Разберём несколько кейсов газовиков. Летом 2026 года «Газпром трансгаз Екатеринбург» впервые обследовал четыре нитки диаметром от 200 до 700 мм — участки, которых диагностика не касалась ни разу. Самая узкая — 219 мм, отвод на ГРС совхоза «Баженовский» в Свердловской области. Здесь сработал классический способ: около трёх километров трубы проверили, поставив временные камеры приёма-запуска и отправив поршни в потоке газа.
А на 400-метровом отводе диаметром 720 мм к ГРС «Рудный» в Челябинской области временные камеры ставить не имело смысла — слишком короткий участок. Тогда в начале и конце вырезали две катушки, установили лебёдки, прокинули трос и протащили по трубе полный набор из пяти поршней, от очистного до продольного и поперечного дефектоскопов. Газ по этой трубе идёт на Южный Урал и в Казахстан, так что отключение согласовывали с соседним государством — чтобы крупные предприятия сократили отбор.
От сигнала датчика до сварочного аппарата
Заключительный этап ВТД — отчёты по сигналам, для расшифровки которых используют специальные программные разработки. Сначала выходит экспресс-отчёт — в максимально короткие сроки и только по значительным дефектам, которые надо устранять немедленно. Следом — окончательный, с полной информацией обо всех аномалиях трубы.
Расшифровку пробуют ускорить. В проекте Университета Иннополис, заказчиком которого выступает «Газпром», алгоритм проверяет 100 км трубопровода за два часа — у оператора на тот же объём уходит месяц. Машина размечает коррозию, аномалии сварного соединения, трещины и механические повреждения, дефекты геометрии.

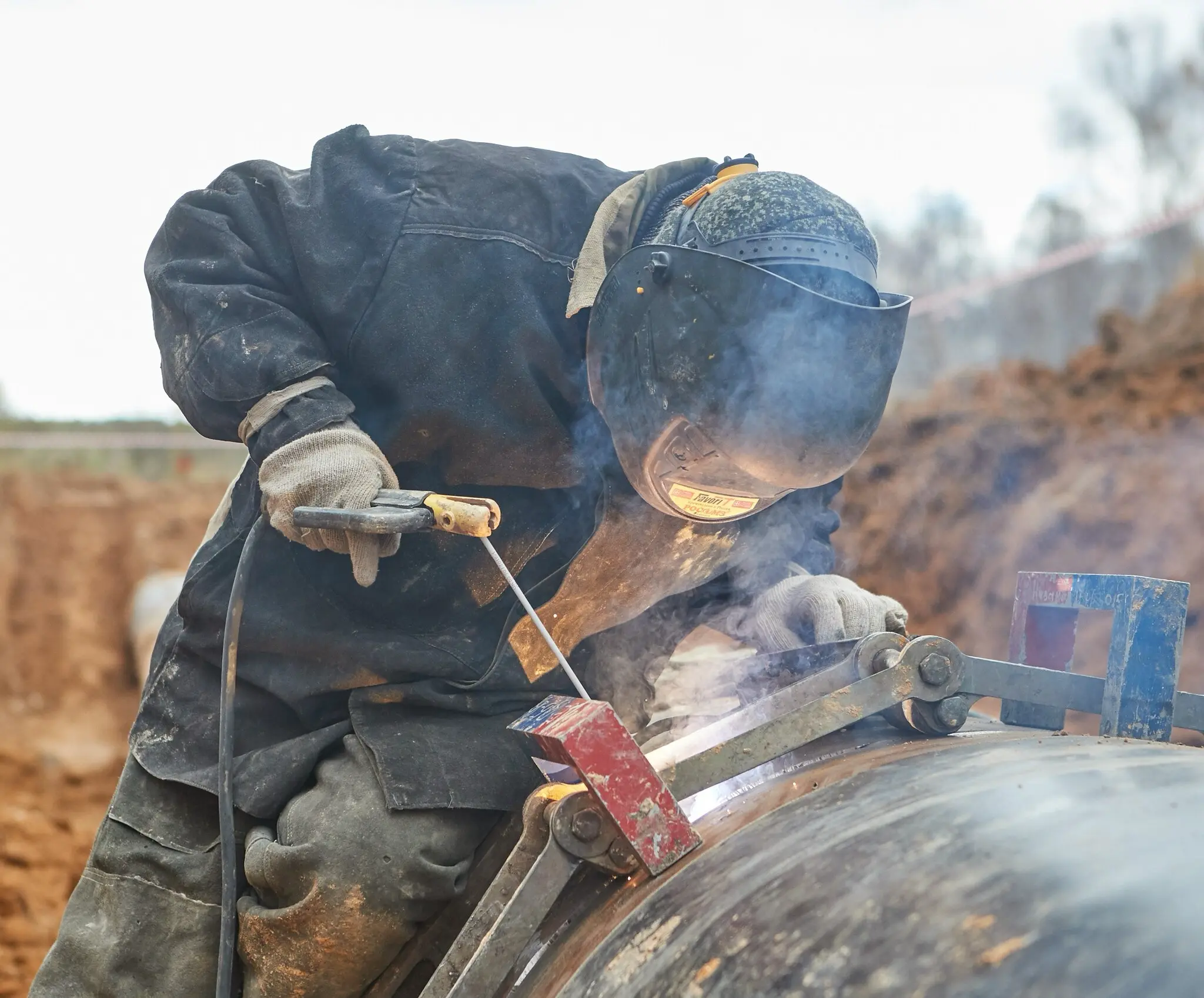

Заканчивается всё лопатой и сваркой. Те самые шесть труб под Невьянском — результат ВТД, впервые проведённой на этом отводе в 2024 году.
Алгоритмы разбирают не только данные диагностики. В добыче они уже считают, планируют и подсказывают, где копать. Читайте: Как искусственный интеллект делает добычу полезных ископаемых умнее
ВТД по графику
Транспортировка газа сопровождается диагностикой как по расписанию: ВТД проводят каждые пять лет, особо важные участки — раз в три года. Счёт идёт на тысячи километров ежегодно. Так, «Газпром трансгаз Чайковский» запланировал на 2026 год 2839 км и за первое полугодие прошёл более 2000, устранив больше 200 дефектов. «Газпром трансгаз Ухта» обследовал за 2025 год свыше двух тысяч километров, «Газпром трансгаз Самара» проверит в 2026-м 616 км.
Что вообще видно под землёй и на какой глубине — разбирали в материале про георадар и глубину 1000 метров
Если же вы работали с ВТД — расскажите в комментариях, попадался ли участок, куда снаряд физически не зашёл и пришлось выкручиваться.
